Щоб правильно заточити свердло по металу своїми руками, необхідно витримати три ключові геометричні параметри: кут при вершині 118° (для звичайної конструкційної сталі) або 135° (для нержавійки та твердих сплавів), задній кут затилування 8–12° (спад за ріжучою кромкою) та сувору симетрію обох ріжучих кромок щодо осі обертання. Заточування виконують на точильному верстаті з абразивним кругом або болгаркою, притискаючи кромку плавним рухом із підйомом хвостовика та кожні 2–3 секунди охолоджуючи метал у воді для запобігання відпуску сталі.
Кожен майстер стикався із ситуацією, коли під час роботи свердло раптом починає верещати, замість гарної крученої стружки сиплеться дрібний металевий пил, а метал навколо отвору розжарюється до червоного кольору. Це вірна ознака того, що ріжучі кромки затупилися або згоріли. Викидати якісне свердло зі швидкорізальної сталі (HSS / Р6М5) нерозумно: правильно заточене свердло працює точно так само, як нове з магазину. Розуміння того, як правильно заточити свердло по металу своїми руками, економить значні кошти та дозволяє за кілька хвилин повернути інструмент до ідеального робочого стану. У цьому практичному посібнику ми детально розберемо геометрію заточки, саморобні шаблони, правильну техніку рухів та типові помилки початківців.
Геометрія свердла: три базові правила ідеальної заточки
Свердло по металу — це складний ріжучий інструмент. Воно працює не за рахунок тиску, а завдяки зрізанню мікрошарів металу двома основними ріжучими кромками. Щоб різання було ефективним, геометрія кінчика повинна суворо відповідти трьом правилам.

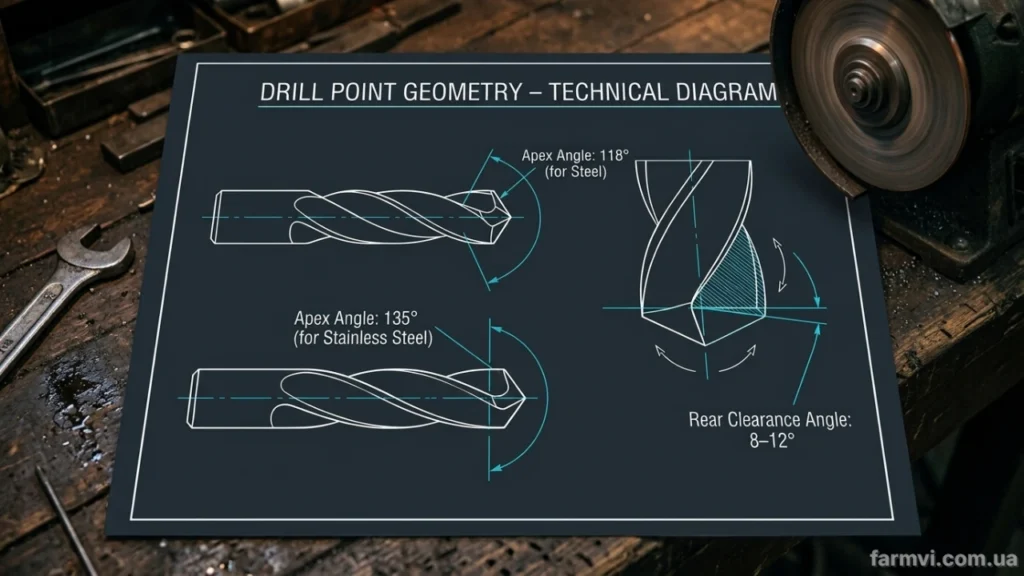

1. Кут при вершині (2φ): чому 118° для сталі та 135° для нержавійки
Кут між двома ріжучими кромками при погляді збоку називається кутом при вершині (позначається як 2φ):
- 118° (класичний кут): універсальний стандарт для м’яких та середньовуглецевих сталей, чавуну, латуні, алюмінію, пластику та деревини. Кожна ріжуча кромка повинна бути нахилена під кутом 59° до центральної осі свердла.
- 135° (тупий кут із хрестоподібним підточуванням): застосовується для нержавіючої сталі, легованих та жароміцних сплавів. Більш пологий конус краще відводить тепло від ріжучих кутів і не дозволяє тонкому кінчику перегріватися.
- 80–90° (гострий кут): підходить для м’якого оргскла, ебоніту та пластиків (запобігає розтріскуванню матеріалу на виході).
2. Задній кут (затилування / α): спад задньої поверхні
Найчастіша помилка новачків — плоска заточка без затилування. Ріжуча кромка — це найвища точка леза. Поверхня, яка йде позаду неї (задня грань), повинна плавно спускатися вниз під кутом 8–12° (задній кут α).
- Якщо заднього кута немає (кут 0° або «негативний затил»), тіло свердла впирається в дно отвору, треться об метал, гріється, а ріжуча кромка фізично не може врізатися в матеріал.
3. Симетрія ріжучих кромок та перемичка
- Обидві ріжучі кромки повинні мати абсолютно однакову довжину і кут нахилу. Якщо одна кромка довша за іншу хоча б на 0.2 мм, вершина свердла зміщується від осі обертання. У результаті все навантаження припадає лише на одне лезо, отвір виходить овальної форми і значно більшого діаметра, ніж саме свердло.
- Перемичка (поперечна кромка): центральна ділянка, де сходяться дві гвинтові канавки. Вона не ріже, а лише мне і розсуває метал під дією осьового тиску. На великих свердлах (від 8 мм) її обов’язково підточують.
Способи та інструменти для заточування в домашніх умовах
Відновити ріжучу кромку можна кількома доступними способами, залежно від наявного обладнання в майстерні.
1. Заточування на наждачному верстаті (точилі)
Класичний і найзручніший метод:
- Абразивний круг: найкраще використовувати дрібнозернистий круг із білого електрокорунду (маркування 25А) або карбіду кремнію (зелений круг 64С). Вони забезпечують чистий різ без грубих задирок і менше нагрівають швидкорізальну сталь.
- Підручник (опорний столик): виставляється під кутом 59° до торця або бічної поверхні круга, що служить надійним орієнтиром для рук.
2. Заточування кутовою шліфмашиною (болгаркою)
Якщо наждака немає, болгарку жорстко фіксують у лещатах або спеціальній стійці диском догори:
- Використовують пелюстковий торцевий круг (зернистість Р80–Р120) або товстий зачисний шліфувальний диск (товщиною 6 мм). Тонкі відрізні диски використовувати суворо заборонено через ризик їх розриву при бічному навантаженні!
- Оберти КШМ обов’язково знижують (якщо є регулятор), оскільки на високих швидкостях кінчик свердла малого діаметра згорає за частку секунди.

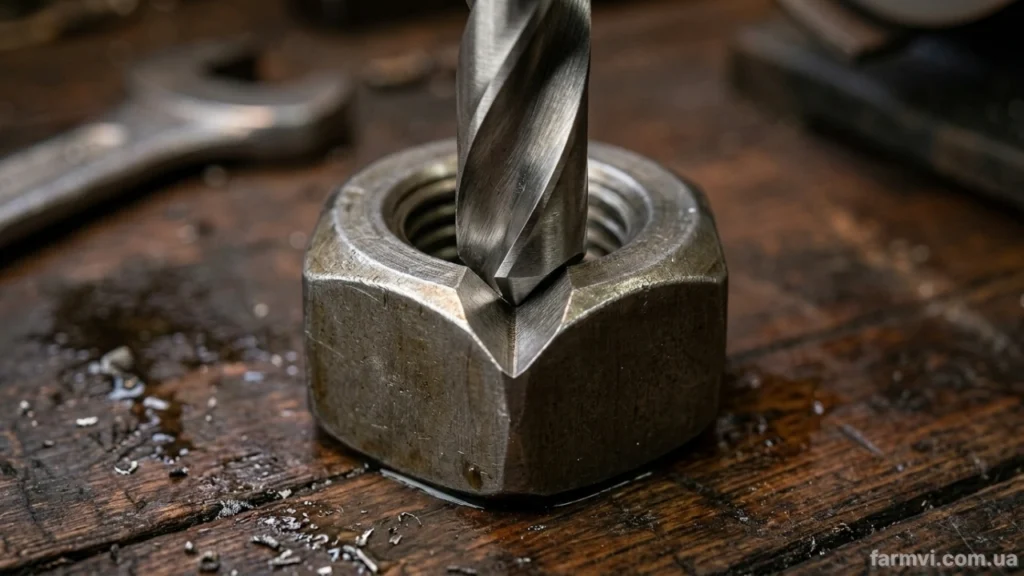

3. Простий шаблон із шестигранної гайки своїми руками
Для точного контролю кута 118–120° не обов’язково купувати дорогі кутоміри. Достатньо взяти стандартну шестигранну сталеву гайку (на М10 чи М12):
- Кут між двома суміжними гранями правильного шестикутника становить рівно 120°, що ідеально підходить як шаблон для перевірки кута при вершині (похибка у 2° не впливає на якість побутового свердління).
- Досить прикласти кінчик свердла у внутрішній кут між гранями гайки: якщо просвіту немає і кромки лягають паралельно граням — кут витримано правильно.
| Матеріал, що обробляється | Кут при вершині (2φ) | Кут до осі (φ) | Задній кут (α) | Охолодження під час свердління | Особливості геометрії |
|---|---|---|---|---|---|
| Вуглецева та конструкційна сталь | 118° | 59° | 8° – 12° | Машинне масло / емульсія | Стандартна конічна заточка |
| Нержавіюча сталь, леговані сплави | 135° – 140° | 67.5° – 70° | 6° – 8° | Мастило з сіркою / паста | Хрестоподібне підточування перемички |
| Сірий та ковкий чавун | 118° | 59° | 8° – 10° | Насухо (без мастила) | Зняття фаски на зовнішніх кутах |
| Алюміній, дюралюміній, мідь | 130° – 140° | 65° – 70° | 12° – 15° | Гас / спирт / WD-40 | Збільшений задній кут для виходу в’язкої стружки |
| Латунь, бронза (крихкі метали) | 110° – 118° | 55° – 59° | 8° – 10° | Насухо або емульсія | Підточування передньої грані під 0° (щоб не затягувало) |
| Твердий пластик, текстоліт, плексиглас | 80° – 90° | 40° – 45° | 12° – 16° | Вода / мильний розчин | Гострий конус запобігає сколюванню країв |
Покрокова техніка правильного заточування: координація рухів
Потрібний час: 1 година і 25 хвилин
Процес заточування складається з точних і розмірених рухів без надмірного тиску на камінь.
- Правильне утримання свердла
Візьміть свердло правою рукою за хвостовик, а лівою рукою затисніть робочу частину за 1.5–2 см від ріжучої кромки (ліва рука служить опорною точкою на підручнику верстата).
Розташуйте ріжучу кромку строго горизонтально, паралельно осі обертання абразивного круга.
Вісь свердла спрямуйте під кутом 59° до робочої площини наждака. - Траєкторія руху (затилування коченням)
Легко торкніться ріжучою кромкою абразиву.
Не відриваючи ріжучу кромку, плавним скоординованим рухом опускайте хвостовик свердла вниз, злегка провертаючи його навколо своєї осі за годинниковою стрілкою.
Цей рух створює конічний спад (затил) позаду леза.
Час одного проходу повинен становити не більше 1.5–2 секунд.
Поверніть свердло рівно на 180° і повторіть точно такий самий рух для другої кромки. - Підточування перемички (зменшення опору)

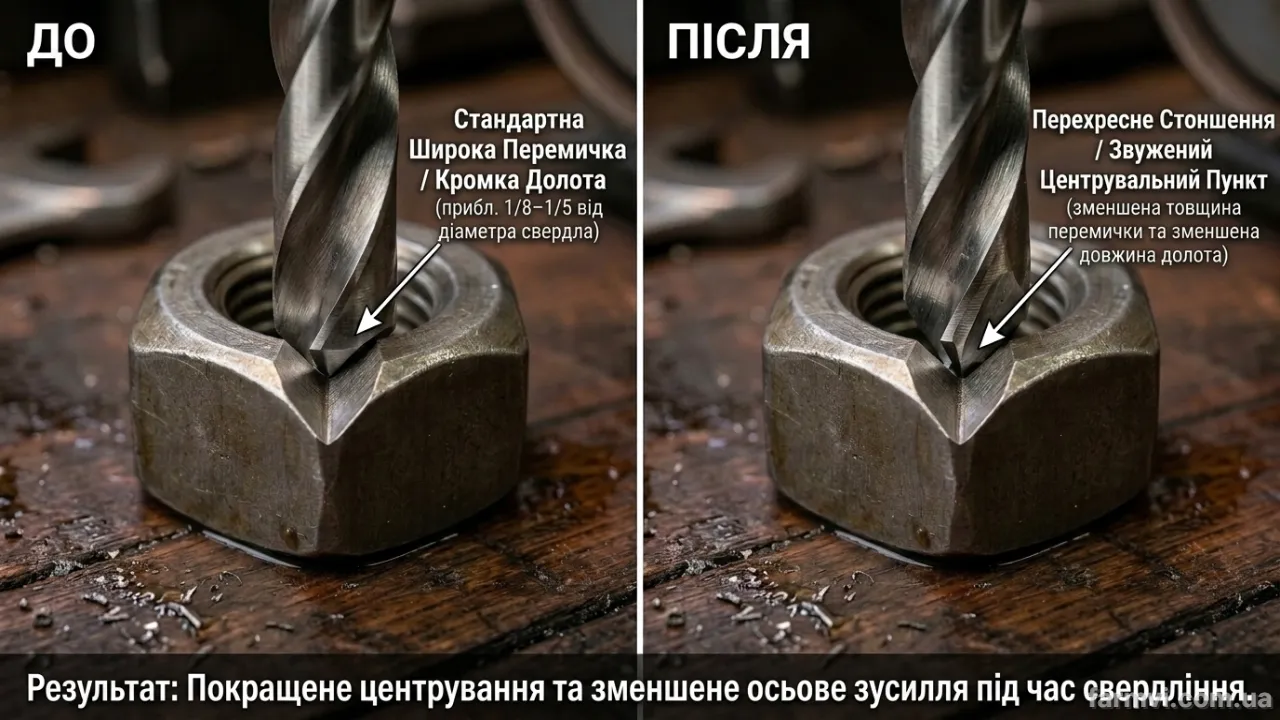

На свердлах діаметром від 6–8 мм ширина перемички становить 0.8–1.5 мм. Через це свердло потребує великого тиску при вході в метал:
Кутом тонкого шліфувального круга роблять дві невеликі вибірки з боку гвинтових канавок під кутом 45° до осі.
Це зменшує довжину перемички до 0.2–0.3 мм, перетворюючи кінчик на самоцентроване вістря, яке легко входить у сталь навіть без попереднього кернування.
Таблиця 2. Дефекти заточування та їхній вплив на процес свердління
| Дефект геометрії | Як виглядає візуально | Наслідки під час свердління | Спосіб виправлення |
|---|---|---|---|
| Різна довжина ріжучих кромок | Вершина свердла зміщена від центру | Отвір розбитий (на 0.5–1.5 мм більше за свердло), стружка виходить лише з одного боку | Переточити кромку, що виступає, звіряючи довжину штангенциркулем |
| Різні кути нахилу кромок | Одне лезо похиліше за інше | Працює лише одна кромка, свердло виводить убік («веде» отвір) | Виставити упорний столик на 59° та переточити обидві грані |
| Негативний або нульовий задній кут | Задня поверхня вища за ріжучу кромку | Свердло пищить, ковзає, метал гріється, свердління не відбувається взагалі | Збільшити кут опускання хвостовика при русі на абразиві |
| Занадто великий задній кут (>15°) | Ріжуча кромка дуже тонка, як бритва | Кромка миттєво кришиться і сколюється при першому ж контакті з металом | Зменшити амплітуду затилування, переточити під кут 8–10° |
| Перепалений метал (синій колір) | Темно-синій або фіолетовий відтінок на кромці | Відпуск гарту сталі: метал стає м’яким («сирим») і миттєво злизується | Повністю зточити розжарену ділянку (1–2 мм) з постійним водяним охолодженням |
5 головних помилок майстрів-початківців
- 1. Відсутність ємності з водою поруч із верстатом: швидкорізальна сталь HSS втрачає твердість при нагріванні понад 550–600°C. Опускайте кінчик свердла у воду кожні 2–3 секунди контакту з кругом.
- 2. Охолодження перегрітого (посинілого) свердла у воді: якщо ви не встежили і кінчик розжарився до червоного, занурення у воду викликає термічний удар та мережу мікротріщин. Дайте йому охолонути на повітрі, після чого повністю зточіть зіпсовану ділянку.
- 3. Сильний тиск на камінь: чим сильніше ви тиснете свердлом на абразив, тим швидше воно перегрівається і тим менш контрольованою стає геометрія кромки. Заточування повинно виконуватися легкими дотиками.
- 4. Ігнорування засобів захисту: абразивний пил та мікростружка від наждака летять зі швидкістю понад 30 м/с. Працювати без захисних прозорих окулярів або щитка суворо заборонено!
Поширені запитання про те, як правильно заточити свердло по металу своїми руками
Ні, звичайний білий або сірий корундовий круг не візьме надтвердий сплав карбіду вольфраму (VK8). Для победіту потрібен зелений круг із карбіду кремнію (маркування 64С) або алмазна чашка. Заточують його без затилування під кутом 118–130° на дуже низьких обертах.
Візьміть дерев’яний брусок або ніготь великого пальця: поставте свердло вертикально ріжучою кромкою на поверхню без тиску. Якщо свердло злегка врізається і чіпляється під власною вагою — заточка гостра. Під час пробного свердління сталі з обох канавок повинна виходити однакова симетрична спіральна стружка.
Тонкі свердла (1.5–3 мм) дуже складно заточити рухом кочення. Їх заточують за спрощеною дводіагональною схемою: формують дві плоскі фаски під кутом 118° за 1 легкий дотик до дрібнозернистого бруска або алмазного надфіля.
Причина — різна довжина ріжучих кромок. Вершина свердла змістилася від центру, і одне довше лезо описує в металі коло більшого радіуса. Необхідно підрівняти довжину кромок за шаблоном.
Якісне спіральне свердло зі сталі HSS/Р6М5 можна переточувати десятки разів протягом усього терміну служби, поки не закінчиться робоча довжина гвинтових канавок.
ВИСНОВОК
Уміння самостійно та правильно заточувати свердла по металу — це базова навичка будь-якого домашнього майстра, яка перетворює тупе оснащення на ідеально працюючий інструмент за лічені хвилини. Головне — пам’ятами про золоте правило трьох параметрів: витримувати кут 118° (або 135° для нержавійки), обов’язково формувати задній кут затилування 8–12° і контролювати симетрію обох кромок за допомогою простого шаблону з гайки.
Не перегрівайте метал, завжди тримайте поруч воду для охолодження, використовуйте захисні окуляри — і ваш інструмент завжди працюватиме легко, швидко та чисто!
